TC-420 Programowany kontroler Led i nie tylko?

#1

Post autor: pkucaba » sob sty 03, 2015 8:06 pm

Sterownik TC-420 posiada:
5 kanałów, (wspólna anoda)
Napięcie 12-24 V DC
Prąd 5x4A (20A)
Programuje się go przez dołączony do zestawu kabel usb.

obrazek
obrazek
obrazek
obrazek
obrazek

instrukcja obsługi PL


Za pomocą sterownika możemy kontrolować pięć niezależnych kanałów. Dowolnie sterować jasnością np. tworzyć sceny typu zmierzch/świt, nocne.


Bez żadnej modyfikacji możemy podpiąć taśmy i moduły led (12V). Trzeba zauważyć, że taśmy led nieodpowiednio zabezpieczone w pokrywie akwarium krótko pożyją. Dużo lepsze są wodoodporne (ip68, ip67) moduły led.

obrazek
obrazek
obrazek
obrazek

Programowanie kontrolera jest banalnie proste. Za pomocą dołączonego programu możemy przygotować sobie odpowiedni plan oświetlenia. Program możemy pobrać z internetu i się pobawić przed zakupem.

Program PLed obrazek

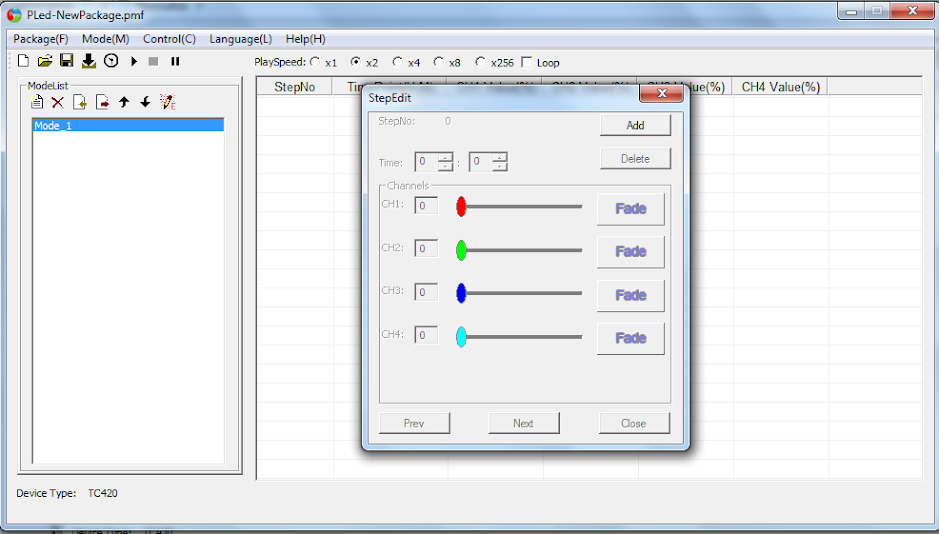

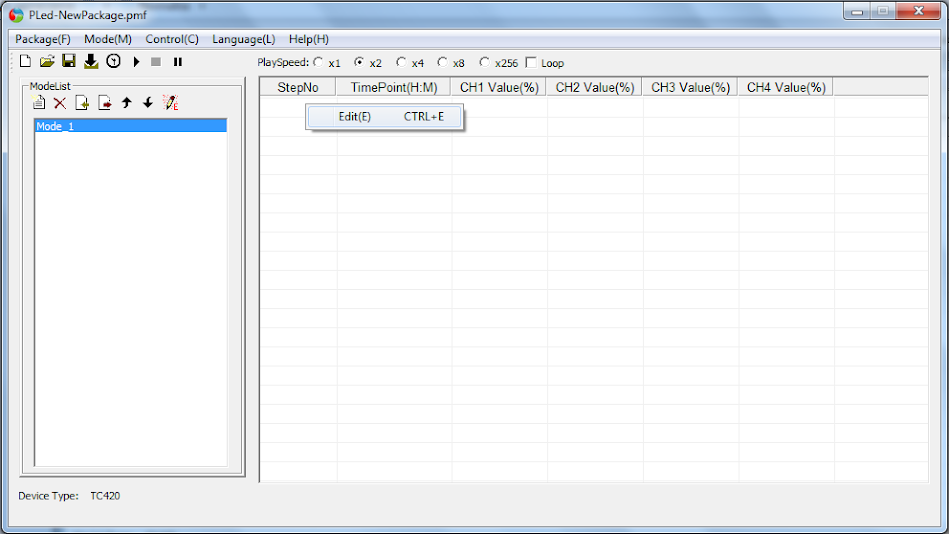

Poniżej kilka screenów z programu:
obrazek
Kliknij obrazek, aby powiększyć
obrazek
Kliknij obrazek, aby powiększyć
obrazek
Kliknij obrazek, aby powiększyć
obrazek
Kliknij obrazek, aby powiększyć
obrazek
Kliknij obrazek, aby powiększyć
obrazek
Kliknij obrazek, aby powiększyć
obrazek
Kliknij obrazek, aby powiększyć
obrazek
Kliknij obrazek, aby powiększyć
obrazek
Kliknij obrazek, aby powiększyć

obrazek

1. Mode - Możemy dodać kilka trybów pracy ( w każdym trybie do 50 zmian)
2. Time - godzina w której następuje zmiana
3. Fade - płynna zmiana świecenia
4. Jump - skokowa zmiana oświetlenia

Przykładowy program:
obrazek

Możliwości:
Na forum Malawi jest opis sterowania diodami cob 10W RGB autorstwa deccorativo - Oświetlenie dla laika RGB COB od 10W
Jak również jest opis sterownika - Sterownik LED TC420
Osobiście nie odpowiadają mi diody RGB, dlatego też postanowiłem do tematu podejść inaczej.

Jako oświetlenia używam diod led 10W COB barwa 6500k oraz 10000K.
Dodatkow użyłem diod 3W blue (445-450nm) oraz 3W red (650-660nm). W ciągu dnia uzupełniają barwę białych 10W ledów o widmo najbardziej pożądane dla chlorofilu. Zaś rano, wieczorem i w nocy pozwalają tworzyć świt, zmierzch oraz nocne...

Niestety sterownik jest przeznaczony do taśm i modułów, które są fabrycznie przygotowane do pracy z napięciem 12V i posiadają rezystory ograniczające prąd.
Diody 1W 3W oraz COB (Chip on Board) powinny być zasilane stałym prądem.
Typowo: 1W - 350mA, 3W - 700mA
COB mają różny prąd i napięcie przewodzenia w zależności od struktury wewnętrznej.
Ja użyłem 10W diód o prądzie 1000mA i napięciu przewodzenia ok. 9,55V. Przy tych parametrach daje nam ok. 1000-1100 lumenów. Oczywiście niezbyt wierzę w takie deklaracje przy chińskich diodach.

Z racji iż wrogiem ledów jest temperatura postanowiłem wysterować diody na 80% mocy. Dzięki temu nie muszę walczyć z chłodzeniem, a także liczę na dłuższą żywotność ledów.

Jak to połączyć w całość?

Ze sterownika mam napięcie 12V, sterowanie jasnością odbywa się przez PWM. Jak pisałem wyżej sterownik nie kontroluje prądu jaki płynie przez diody. Użyłem więc stabilizatorów LM317 jako regulatorów prądu.


cdn...

Zasilacz
Do sterownika można użyć dowolnego zasilacza DC od 12V do 24V.
Nas najbardziej interesują zasilacze 12V, ponieważ moduły i taśmy mają właśnie takie napięcie zasilania.

Przykłady zasilaczy 12V:

12V 1,4A (można kupić już za 8zł)
obrazek

Zasilacze większej mocy do 5A (koszt od 38zł)
obrazek

Przy wyżej wymienionych zasilaczach często moc jest zawyżona. Większość ma bardzo cienkie przewody wyjściowe i słabe podzespoły. Nie należy obciążać ich na 100%, powinnyśmy mieć zapas mocy.

Zasilacz dużej mocy za rozsądne pieniądze.

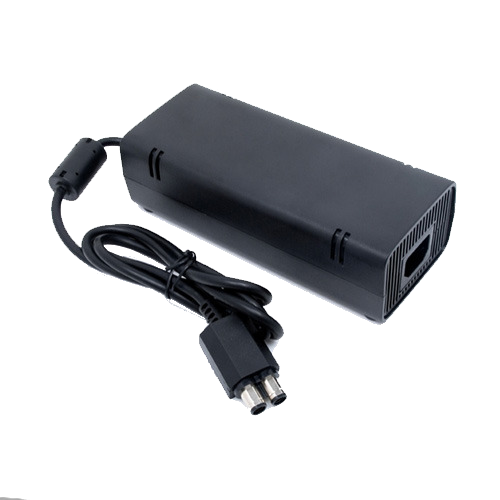

Ciekawym rozwiązaniem jest zastosowanie zasilacza od konsoli XBOX. Jest kilka wersji zasilacza miedzy innymi 203W, 175W, 135W. Oferują duże moce za rozsądną cenę, taki zasilacz można nabyć za ok 50 zł. Zasilacz ma wbudowany wentylator, dobre zabezpieczenia przeciwprzepięciowe oraz diodę sygnalizacyjną stan LED, a budowa ich jest solidna. Kolor żółty diody to stan oczekiwania, zielonyto poprawna praca zaś czerwony to awaria/problem.
obrazek
obrazek

Pewną trudnością jest złącze zasilacza, które występuje i kilku wersjach.
obrazek

obrazek
Aby zasilacz się uruchomił należy zewrzeć pin 8 z 7, a najlepiej je zlutować. Zasilacz ma wbudowany wentylator oraz diodę sygnalizacyjną stan LED. Kolor zielony to poprawna praca, zółty to stan oczekiwania i czerwony to problem.

Dla poprawnej pracy przy większych obciążeniach należy zewrzeć piny 1,2,3 i wyprowadzić z nich wspólną masę oraz zewrzeć piny 4,5,6 z których wyprowadzamy napięcie dodatnie.
W innych wersjach zasilacza należy sprawdzić akie są wyprowadzenia w kostce podłączeniowej.


Jest wiele różnych zasilaczy które można wykorzystać jako źródło prądu dla naszego sterownika. Zawsze należy zachować ostrożność i zdrowy rozsądek.


Diody 1W 3W oraz COB 10W.
O ile moduły i taśmy LED podłączamy bezpośrednio do sterownika to pozostałe diody potrzebują małego wstępu.

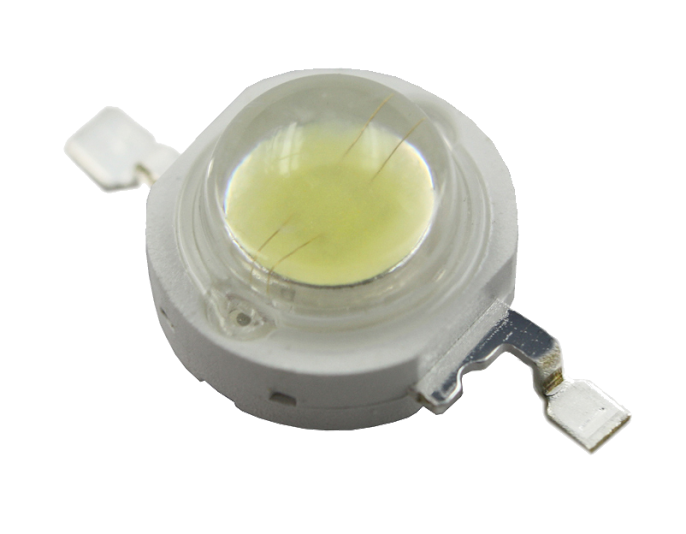

Najbardziej popularne powerledy 1W i 3W wyglądają identycznie. Diody 1W zasilamy prądem do 350mA, 3W do 700mA.
Przykładowa dioda:
obrazek
Z racji dużej mocy wymagane jest chłodzenie ww diód. Temperatura jest głównym czynnikiem jaki powoduje uszkodzenie. Należy stosować pastę termoprzewodzącą, a również podstawki pcb z aluminiowym spodem. Wszystko po to by zapewnić diodzie jak najniższą temperaturę pracy, aco za tym idzie przedłużyć jej życie.

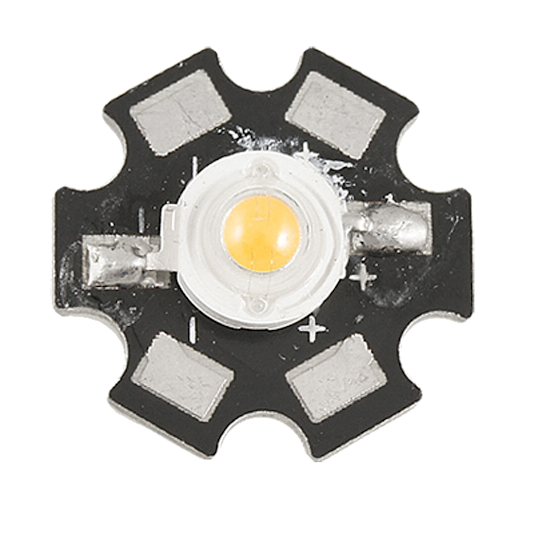

Przykładowa dioda na podstawce.
obrazek
Podstawki pod diody występują w różnych wersjach:
obrazek
obrazek
obrazek
obrazek

Dioda COB 10W używana w popularnych naświetlaczach.
obrazek
Jak sama nazwa wskazuje (Chip-on-Board) wewnątrz jej zamknięte jest kilka ledów połączonych w gałęzie. W zależności od ilości i sposobu połączenia wewnątrz diody te mają różne moce, napięcia i prądy przewodzenia.

Ja używam tanich chińskich diód (1000-1100lm przy napięciu 9,55V i prądzie 1000mA). Z całą pewnością lepsze są markowe diody firmy CREE, ale cena ich jest powalająca.

Do zasilania diód mocy potrzebujemy układu który będzie "pilnował" by dioda pracowała w optymalnych warunkach. Głównie chodzi o prąd diody, bo wszystko z nim jest związane. Wyspecjalizowane układy nazywamy driverami. Poniżej opiszę te które ja stosuję, wcale nie są najlepsze. Musicie wiedzieć, że jest mnóstwo innych rozwiązań. Większość firm elektronicznych prześciga się w tworzeniu układów "panujących" nad diodami.


Link do urządzenia na aliexpress
Kiedy spytają cię, jak się masz, odpowiedz po prostu, że wcale.
Z pszczołami nigdy nic nie wiadomo. Ani z misiami, prosiaczkami, królikami, sowami, kucykami…

Awatar użytkownika

Autor
pkucaba
Miszcz
Posty: 3741
Rejestracja: śr gru 01, 2010 9:58 pm
Lokalizacja: Witolin
Na imię mam: Piotr
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#2

Post autor: pkucaba » ndz sty 04, 2015 8:46 pm

Najtańszy driver LED LM317.

Nie jest idealny, ale jest banalnie prosty i tani. Straty są spore i jest dość ciepły ;)
Ale najważniejsze jest to, że działa! Nie boi się współpracy z sterownikiem TC420.

Schemat to typowa aplikacja układu LM317 jako stabilizator prądu. Układ stabilizuje napięcie(VREF) na rezystorze pomiarowym R1, a co za tym idzie stabilizuje prąd (IOUT). Układ dąży do napięcia 1,25V na rezystorze R1. W ten sposób wykorzystując prawo Ohma możemy obliczyć jaki rezystor potrzebujemy.
Chcemy uzyskać prąd 850mA wzór po przekształceniu będzie miał postać R1=VREF : IOUT
Czyli R1=1,25V : 0,85A=1,470588235294118 Ohm
Rezystor z szeregu nabliższy to 1,5 Ohm

Moc jaka odłoży się na rezystorze to P=IOUT * VREF = 0,85A * 1,25V = 1,0625 W

Teoretycznie wystarczyłby rezystor o mocy 2W, ale proponuję użyć 5W. Będzie ciepły, a nie gooorący.

obrazek
Parametry LM317 obudowa TO-220
Napięcie wyjściowe: 1,2 – 37V
Maksymalny prąd wyjściowy: 1,5A
Maksymalne napięcie wejściowe: 40V
Temperatura pracy: 0 – 125 °C
Wewnętrzne zabezpieczenie termiczne

Układ potrzebuje nieco "zapasu" napięcia na własne potrzeby. Źródła podają, że ok 3V.
Dla mnie to sytuacja idealna dioda Cob 10W ma napięcie przewodzenia 9,55V przy prądzie 1000mA, więc przy mniejszym prądzie będą dobre warunki pracy dla układu przy napięciu zasilania(VIN 12V.

Nie jest to układ idealny więc są straty, straty = ciepło które gdzieś trzeba wytracić. Z tego powodu potrzebny jest radiator.
Jako radiatora użyłem odpadów aluminiowych z pracy.

Do diód 3W użyjemy innego rezystora (RREF) np. 2 Ohm co da nam IOUT = 625 mA
Jak poprzednio wspomniałem wszystkie diody zasilam mniejszym prądem, aby mniej się grzały.


Driver LED PWM PT4115
Lepszym i nieco droższym driverem Led jest przetwornica oparta o układ PT4115.
Na chińskich portalach aukcyjnych można gotowy driver kupić za ok. 5zł (w Polsce ok 7-15zł) za szt.
obrazek
obrazek

Typowa aplikacja układu PT4115:
obrazek
Parametry drivera PT4115
Prąd wyjściowy: 1. 2A
Napięcie zasilania 8 - 30V
Temperatura pracy -40÷85°C
Zabezpieczenie przed zwarciem.
Zabezpieczenie przed przegrzaniem.
Odporność na nie podłączenie odbiornika prądu.

Zalety to możliwość sterowania jasnością z procesora (oczywiście przy zachowaniu parametrów DIM z noty katalogowej).

W moich driverach użyte elementy pozwalają na uzyskanie prądu IOUT = 830 mA



[...]

Tu będę zamieszczał dalsze informacje o sterowaniu diodami.
W przygotowaniu...

[...]


Sterowanie innymi urządzeniami za pomocą TC420

Za pomocą tego sterownika możemy sterować np. świetlówkami czy pompką napowietrzającą przy niewielkim wkładzie pracy.
Do sterowania możemy użyć dowolnego przekaźnika na 12V lub gotowego modułu*.

* - Dziękuję Rhino za podrzucenie pomysłu z gotowymi modułami

Wersja dla leniwych moduł przekaźnikowy.
Wspaniałą rzeczą dla osób nie posiadających lutownicy, ani też umiejętności związanych z jej obsługą są gotowe moduły przekaźnikowe. Przykładem może być AWZ-514 firmy PULSAR. Zaletami takiego rozwiązania są bezpiecznik dioda sygnalizacyjna, pełne zabezpieczenie przed odwrotnym podłączeniem do modułu.



obrazek
obrazek
+/-,-/+ - wejście z modułu TC-420
C,NO - wyjście do podłączenia sterowanego urządzenia




Wersja dla oszczędnych przekaźnik.

Ja jestem zwolennikiem tanich i dobrych przekaźników serii RM. Mają wygodnie wyprowadzone styki co ważne jest przy bezpiecznym sterowaniu urządzeniami zasilanymi z sieci elektrycznej. (Styki cewki przekaźnika są oddalone od styków roboczych)

obrazek
obrazekobrazek
A1(1),A2(2) - styki cewki przekaźnika.
Pozostałe to styki robocze.


Podłączenie jest proste tylko musimy dodać jeden mały ale bardzo ważny element, który zabezpieczy nam sterownik przed uszkodzeniem!!!
Jest nim dioda prostownicza.
obrazek obrazek

Podłączenie wykonujemy tak jak na rysunku.
obrazek

Bardziej poglądowy schemat dla osób nie mających kontaktu z elektroniką.
Dodałem jedną diodę zabezpieczającą przed odwrotnym podłączeniem.
UWAGA!
Odwrotne połączenie może doprowadzić do uszkodzenia sterownika.

Sterowanie urządzeniami 230V
Jeśli zamierzasz sterować urządzeniem zasilanym napięciem sieciowym pamiętaj o bezpieczeństwie!
Na stykach roboczych występuje wysokie napięcie niebezpieczne dla życia.

Przekaźnik należy odpowiednio zabezpieczyć (np. obudowa).

obrazek

Przykładowo polutowany przekaźnik z diodą.
obrazek

Kiedy spytają cię, jak się masz, odpowiedz po prostu, że wcale.
Z pszczołami nigdy nic nie wiadomo. Ani z misiami, prosiaczkami, królikami, sowami, kucykami…

Awatar użytkownika

Lech-u
Admin
Posty: 14979
Rejestracja: ndz paź 30, 2011 10:22 pm
Lokalizacja: Warszawa-Piaseczno
Na imię mam: Lech-u
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#3

Post autor: Lech-u » ndz sty 04, 2015 8:55 pm

Piotrek,
Fantastyczne jest to co opisałeś.
Nawet chciałbym mieć taką zabawkę. Bardzo mi się podoba...

Mam pytanie: jak oceniasz konieczne umiejętności potencjalnego majsterkowicza, który chciałby zmajstrować takie ustrojstwo? W skali od 1 (totalny lamer) do 10 (elektrotechnik zawodowy)?

Chyba, że to coś można kupić w całości. To ile toto kosztuje?
Pozdrawiam serdecznie
Lech-u

Awatar użytkownika

Autor
pkucaba
Miszcz
Posty: 3741
Rejestracja: śr gru 01, 2010 9:58 pm
Lokalizacja: Witolin
Na imię mam: Piotr
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#4

Post autor: pkucaba » ndz sty 04, 2015 9:17 pm

Koszt to 32-35$ z przesyłką. Podłączenie... :?
Do sterowania taśmami i modułami poziom trudności 2
Sterowanie powerledami ( czyli 1W 3W i COB 10W) poziom 4
Spokojnie można sterować nim Twoją lampę na 10W ledach po modyfikacji. Można też przy odrobinie umiejętności sterować świetlówkami w trybie ON/OFF.
Sukcesywnie będę opisywał rozwiązania.
Kiedy spytają cię, jak się masz, odpowiedz po prostu, że wcale.
Z pszczołami nigdy nic nie wiadomo. Ani z misiami, prosiaczkami, królikami, sowami, kucykami…

Awatar użytkownika

bartek
Zapaleniec
Posty: 238
Rejestracja: wt lis 05, 2013 9:15 pm
Telefon: 790020866
Lokalizacja: Warszawa, Gocław
Na imię mam: Bartek
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#5

Post autor: bartek » ndz sty 04, 2015 9:21 pm

Czy w zestawie jest zasilacz kontrolera?
Czy zasilanie LEDów musi mieć 240W czy można zastosować słabsze (wiadomo, nie wykorzystamy wtedy 5 kanałów po 4A)?

Takie 240 watowe zasilacze zaczynają się na Allegro od 95zł, a myślę tylko o wschodach/zachodach/burzach/fazach księżyca więc moc sterowanych ledów będzie niewielka.

Awatar użytkownika

Autor
pkucaba
Miszcz
Posty: 3741
Rejestracja: śr gru 01, 2010 9:58 pm
Lokalizacja: Witolin
Na imię mam: Piotr
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#6

Post autor: pkucaba » ndz sty 04, 2015 9:27 pm

Do sterownika można podłączyć dowolny zasilacz 12V. Musi tylko zapewnić odpowiednią moc dla pobieranych urządzeń.
Dla małych obciążeń przewidziane jest gniazdo "power"
obrazek
Dla dużych obciążeń zaciski oznaczone "input"
obrazek

Co do zasilaczy. Zasilacz 12V 1,4 A (16W) można kupić w Warszawie za 7 zł. Zasilacz 12V 16,5A (200W) z aktywnych chłodzeniem za 50 zł.
Kiedy spytają cię, jak się masz, odpowiedz po prostu, że wcale.
Z pszczołami nigdy nic nie wiadomo. Ani z misiami, prosiaczkami, królikami, sowami, kucykami…

Awatar użytkownika

bartek
Zapaleniec
Posty: 238
Rejestracja: wt lis 05, 2013 9:15 pm
Telefon: 790020866
Lokalizacja: Warszawa, Gocław
Na imię mam: Bartek
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#7

Post autor: bartek » ndz sty 04, 2015 9:34 pm

Super, to jeszcze jedno ważne pytanie - czy ten kontroler działa tylko w cyklu dobowym, czy można wysterować LEDy w inny sposób w różnych dniach miesiąca?

Awatar użytkownika

Autor
pkucaba
Miszcz
Posty: 3741
Rejestracja: śr gru 01, 2010 9:58 pm
Lokalizacja: Witolin
Na imię mam: Piotr
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#8

Post autor: pkucaba » ndz sty 04, 2015 9:39 pm

Niestety tylko cykl dobowy. Nie można mieć innego programu w weekend ;) innego w dni powszednie.
Kiedy spytają cię, jak się masz, odpowiedz po prostu, że wcale.
Z pszczołami nigdy nic nie wiadomo. Ani z misiami, prosiaczkami, królikami, sowami, kucykami…

Awatar użytkownika

bartek
Zapaleniec
Posty: 238
Rejestracja: wt lis 05, 2013 9:15 pm
Telefon: 790020866
Lokalizacja: Warszawa, Gocław
Na imię mam: Bartek
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#9

Post autor: bartek » ndz sty 04, 2015 9:47 pm

A... bawię się teraz tym programem do programowania - można tworzyć wiele mode'ów w obrębie których programujemy kanały... pytanie czy da się łatwo wybrać aktywny mode za pomocą przycisków tego kontrolera...

PS. Link do polskiej instrukcji jest przyblokowany...

Awatar użytkownika

Autor
pkucaba
Miszcz
Posty: 3741
Rejestracja: śr gru 01, 2010 9:58 pm
Lokalizacja: Witolin
Na imię mam: Piotr
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#10

Post autor: pkucaba » ndz sty 04, 2015 9:52 pm

Tak bez problemu można zmienić tryb w trakcie pracy.
W tej chwili w sterowniku mam dwa tryby pracy "weekend" i "dzień"
W trybie "weekend" słonce później wstaje i nie świeci po oczach :P
Instrukcję już sprawdzam.
Kiedy spytają cię, jak się masz, odpowiedz po prostu, że wcale.
Z pszczołami nigdy nic nie wiadomo. Ani z misiami, prosiaczkami, królikami, sowami, kucykami…

Awatar użytkownika

bartek
Zapaleniec
Posty: 238
Rejestracja: wt lis 05, 2013 9:15 pm
Telefon: 790020866
Lokalizacja: Warszawa, Gocław
Na imię mam: Bartek
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#11

Post autor: bartek » ndz sty 04, 2015 11:12 pm

Tak sobie myślę... potrzebowałbym na LEDy tylko jeden kanał, czy pozostałe 4 mógłbym wykorzystać do wyeliminowania timerów? Mam akurat 4:
- oświetlenie x 2
- CO2
- wentylator

Jak się zwie takie ustrojstwo, co mi 230V przepuści jak sie to to wysteruje 5 czy 12 voltami?

Awatar użytkownika

rhino
Zasłużeni
Posty: 4289
Rejestracja: wt sie 24, 2010 1:57 pm
Lokalizacja: Kraków,Warszawa-Wawer
Płeć:
Kontakt:

Re: TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#12

Post autor: rhino » ndz sty 04, 2015 11:14 pm

bartek pisze:Jak się zwie takie ustrojstwo, co mi 230V przepuści jak sie to to wysteruje 5 czy 12 voltami?
przekaźnik
Ratel

Awatar użytkownika

Lech-u
Admin
Posty: 14979
Rejestracja: ndz paź 30, 2011 10:22 pm
Lokalizacja: Warszawa-Piaseczno
Na imię mam: Lech-u
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#13

Post autor: Lech-u » ndz sty 04, 2015 11:16 pm

rhino pisze:przekaźnik
Kurde, ubiegłeś mnie. Ostatnio mnie nauczyłeś tego mądrego słowa i chciałem zabłysnąć.
Pozdrawiam serdecznie
Lech-u

Awatar użytkownika

bartek
Zapaleniec
Posty: 238
Rejestracja: wt lis 05, 2013 9:15 pm
Telefon: 790020866
Lokalizacja: Warszawa, Gocław
Na imię mam: Bartek
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#14

Post autor: bartek » ndz sty 04, 2015 11:24 pm


Awatar użytkownika

rhino
Zasłużeni
Posty: 4289
Rejestracja: wt sie 24, 2010 1:57 pm
Lokalizacja: Kraków,Warszawa-Wawer
Płeć:
Kontakt:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#15

Post autor: rhino » ndz sty 04, 2015 11:25 pm

Doskonały wybór !
Ratel

Awatar użytkownika

bartek
Zapaleniec
Posty: 238
Rejestracja: wt lis 05, 2013 9:15 pm
Telefon: 790020866
Lokalizacja: Warszawa, Gocław
Na imię mam: Bartek
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#16

Post autor: bartek » ndz sty 04, 2015 11:26 pm

Trochę drogie... kosztuje mniej więcej tyle samo co timer :) ale możliwości sterowania większe...

Awatar użytkownika

krasnal
Guru
Posty: 2361
Rejestracja: czw sty 08, 2009 4:30 pm
Telefon: 792940492
Lokalizacja: Warszawa-Wola/ Urlychów
Na imię mam: Slawek
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#17

Post autor: krasnal » ndz sty 04, 2015 11:44 pm

pkucaba pisze:Koszt to 32-35$ z przesyłką
Podoba mnie sie ta zabawka i koszt jest też znośny :cool:

Awatar użytkownika

bartek
Zapaleniec
Posty: 238
Rejestracja: wt lis 05, 2013 9:15 pm
Telefon: 790020866
Lokalizacja: Warszawa, Gocław
Na imię mam: Bartek
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#18

Post autor: bartek » ndz sty 04, 2015 11:51 pm

Znalazłem za niecałe 30$:
http://www.aliexpress.com/premium/tc420 ... =y&catId=0

Tylko trzeba poczekać na dostawę ze 30 dni.

Awatar użytkownika

jgoluch
Zasłużeni
Posty: 2158
Rejestracja: pn lip 23, 2012 12:50 pm
Lokalizacja: Kabaty
Płeć:
Kontakt:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#19

Post autor: jgoluch » pn sty 05, 2015 8:42 am

To co, robimy zamówienie grupowe?
Sam bym się pisał na 2 sztuki.

Ahh i najważniejsze.
Piotruś, wspaniała robota!
Pozdrawiam Jaco G

Awatar użytkownika

krasnal
Guru
Posty: 2361
Rejestracja: czw sty 08, 2009 4:30 pm
Telefon: 792940492
Lokalizacja: Warszawa-Wola/ Urlychów
Na imię mam: Slawek
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#20

Post autor: krasnal » pn sty 05, 2015 9:23 am

jgoluch pisze: robimy zamówienie grupowe?
Dla mnie też x2

Awatar użytkownika

sylwekw
Maniak
Posty: 926
Rejestracja: śr mar 27, 2013 1:52 pm
Lokalizacja: Okolice Nieporętu
Płeć:
Kontakt:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#21

Post autor: sylwekw » pn sty 05, 2015 9:40 am

Jak wybierzecie Free Shipping to grupowe zamówienie nie ma sensu, bo nie daje żadnych bonusów a potem trzeba się bawić w rozsyłanie ich między sobą :-)
A ma jeden minus: jak sprzedawca będzie miał jakąś wpadkę to cała partia "zaginie".

Awatar użytkownika

Autor
pkucaba
Miszcz
Posty: 3741
Rejestracja: śr gru 01, 2010 9:58 pm
Lokalizacja: Witolin
Na imię mam: Piotr
Płeć:

Re: TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#22

Post autor: pkucaba » pn sty 05, 2015 2:57 pm

sylwekw pisze:Jak wybierzecie Free Shipping to grupowe zamówienie nie ma sensu, bo nie daje żadnych bonusów a potem trzeba się bawić w rozsyłanie ich między sobą :-)
A ma jeden minus: jak sprzedawca będzie miał jakąś wpadkę to cała partia "zaginie".
Jest tak jak mówi Sylwek. Ja zawsze dzielę zamówienia na mniejsze porcje. Dodatkowo nie ma problemu z cłem, bo wartość niska.

-- 5 sty 2015, o 14:52 --

Do najprostszego sterowania akwarium potrzebujemy:
- sterownik TC-420 (ok 30 USD)
- zasilacz 1.4 A (ok. 7zł)
- moduły barwa biała zimna świt/zmierzch (np. 4-LED 5630 4szt x 7zł = 28zł)
- moduły barwa niebieska nocne ( np. 4-LED 5050 niebieski 2szt. x 3 zł = 6zł)
- moduł przekaźnikowy pulsar (bo nie mamy lutownicy, albo nie chce nam się lutować ;) np. 2szt x AWZ-514 19zł = 38zł)

Razem: ok 185zł

Za
- świt/zmierzch
- nocne
- 2 kanały on/off do sterowania np. dwoma sekcjami świetlówek.

Możliwości sterownika nie są wykorzystane, bo zajmiemy 4 kanały. Zostaje nam dodatkowo jeden kanał ;)

-- 5 sty 2015, o 14:57 --

Aktualizacja w pierwszych postach.
Kiedy spytają cię, jak się masz, odpowiedz po prostu, że wcale.
Z pszczołami nigdy nic nie wiadomo. Ani z misiami, prosiaczkami, królikami, sowami, kucykami…

Awatar użytkownika

bartek
Zapaleniec
Posty: 238
Rejestracja: wt lis 05, 2013 9:15 pm
Telefon: 790020866
Lokalizacja: Warszawa, Gocław
Na imię mam: Bartek
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#23

Post autor: bartek » pn sty 05, 2015 3:19 pm

Do piątego kanału można podłączyć bezpośrednio wentylator (taki komputerowy).
Ja mam taki podpięty pod timer (tylko w dzień, przerwy na karmienie) przez zasilacz 6-7V (żeby chodził wolniej i ciszej).

Awatar użytkownika

Autor
pkucaba
Miszcz
Posty: 3741
Rejestracja: śr gru 01, 2010 9:58 pm
Lokalizacja: Witolin
Na imię mam: Piotr
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#24

Post autor: pkucaba » pn sty 05, 2015 3:20 pm

Muszę sprawdzić, ale powinno zadziałać jeśli na wyjściu będzie odpowiednia częstotliwość.
Kiedy spytają cię, jak się masz, odpowiedz po prostu, że wcale.
Z pszczołami nigdy nic nie wiadomo. Ani z misiami, prosiaczkami, królikami, sowami, kucykami…

Awatar użytkownika

bartek
Zapaleniec
Posty: 238
Rejestracja: wt lis 05, 2013 9:15 pm
Telefon: 790020866
Lokalizacja: Warszawa, Gocław
Na imię mam: Bartek
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#25

Post autor: bartek » pn sty 05, 2015 3:36 pm

Częstotliwość?

Awatar użytkownika

Autor
pkucaba
Miszcz
Posty: 3741
Rejestracja: śr gru 01, 2010 9:58 pm
Lokalizacja: Witolin
Na imię mam: Piotr
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#26

Post autor: pkucaba » pn sty 05, 2015 4:14 pm

Tak bo na wyjściu sterownika jest 12V o zmiennym wypełnieniu (PWM).
Kiedy spytają cię, jak się masz, odpowiedz po prostu, że wcale.
Z pszczołami nigdy nic nie wiadomo. Ani z misiami, prosiaczkami, królikami, sowami, kucykami…

Awatar użytkownika

radmac
Maniak
Posty: 932
Rejestracja: wt lut 25, 2014 8:23 pm
Lokalizacja: wola/śródmieście
Na imię mam: Jarek
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#27

Post autor: radmac » pn sty 05, 2015 4:22 pm

Jeśli wentylator jest taki od kompa, to będzie działał, bo takie z założenia są sterowane PWM, i też 12 V.
Zawsze bierz pod uwagę fakt, że możesz się mylić - Terry Pratchett

Awatar użytkownika

bartek
Zapaleniec
Posty: 238
Rejestracja: wt lis 05, 2013 9:15 pm
Telefon: 790020866
Lokalizacja: Warszawa, Gocław
Na imię mam: Bartek
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#28

Post autor: bartek » pn sty 05, 2015 5:20 pm

Może to co ustawia się w PLed.exe jako "CHx Value (%)" to współczynnik wypełnienia (PWM) i dla 100 na wyjściu będzie stałe napięcie 12V? Przydałby się oscyloskop :)

Awatar użytkownika

falco
Maniak
Posty: 985
Rejestracja: czw sty 24, 2013 9:55 am
Telefon: analogowy
Lokalizacja: K-J
Płeć:
Kontakt:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#29

Post autor: falco » śr sty 07, 2015 5:42 pm

To jest "to", czego mi brakowało, pkucaba - ooogromna pochwała za nawał pracy, którą włożyłeś w swój jakże obszerny artykuł. Jestem pod ogromnym wrażeniem, dziękuję , dziękuję, dziękuję!!!

Po modyfikacjach od rhino dot. "automatycznego karmienia", wymieniony sterownik dopełni szczęscia obsługi moich zbiorników.
Superrr :!:
Pozdr!falco
Pustkowie. MO...

Awatar użytkownika

Autor
pkucaba
Miszcz
Posty: 3741
Rejestracja: śr gru 01, 2010 9:58 pm
Lokalizacja: Witolin
Na imię mam: Piotr
Płeć:

TC-420 Programowany kontroler Led i nie tylko? [prawie DIY]

#30

Post autor: pkucaba » śr sty 07, 2015 6:09 pm

Falco kliknij + :P

Artykuł jeszcze nie skończony. W następnych odsłonach pokażę jak to podłączyć.
Kiedy spytają cię, jak się masz, odpowiedz po prostu, że wcale.
Z pszczołami nigdy nic nie wiadomo. Ani z misiami, prosiaczkami, królikami, sowami, kucykami…
